Ось нарешті вирішив поділитися технологією, як я робив круглий бетонний септик, відливаючи його прямо в ямі за допомогою круглої опалубки з шалівки.
Так як нічого подібного по відливання круглого септика не вдалося знайти в Інтернеті, то довелося винаходити.
Для септика викопав круглу яму радіусом 1 м + 12 см (діаметром 2 метри 24 сантиметри).
Контур ями «креслив» за допомогою саморобного циркуля. У дошці товщиною 2 ... 3 см і довжиною більше метра з одного краю просвердлив отвір під сталевий штир, відміряв від отвору 112 см, і обрізав дошку. У центрі майбутньої ями вбив штир в землю через отвір у дошці, по іншому краю дошки копав контур ями, провертаючи кінець дошки по колу.
Вид циркуля ось такий, олівець стирчить, це я вже потім цим циркулем малював півкола на шалівки.
Початок копання, знятий шар грунту, і складний окремо в сторону.
Яма готова, глибина 180 ... 190 см.
Для виготовлення опалубки я заготовив чотири щита з обрізків шалівки довжиною 60 см, ширина кожного щита близько 170 см, шалівки в щитах скріпив сталевою стрічкою і цвяхами, стрічку зняв зі старого кінескопа 61ЛК5Ц (бандаж від кінескопа радянського кольорового телевізора діагоналлю 61 см). Далі на фото ці щити можна побачити. Цвяхи довжиною близько 4 см не добиваючи до кінця, загинав, щоб не пролазили через шалівку 2 см.
І так, підготовка до бетонування першого ярусу. По периметру ями на пісок встановлюємо наші щити, відступаючи від стінок ями близько 12 см, металева стрічка в середину ями. З шалівки випиляв кілька півмісяців з радіусом закруглення 1 метр, для цього в шалівки нашого циркуля свердлимо отвір від центру 1 м, для олівця. Штир циркуля вбив у землю, олівцем що в дірці малював на шалівка заокруглення, потім обрізав шалівки по дузі на пилці деревообробного верстата.
По периметру ями вбив кілочки і на них прибив півмісяці, на фото видно. Низ круглої опалубки з середини ями трохи присипав піском.

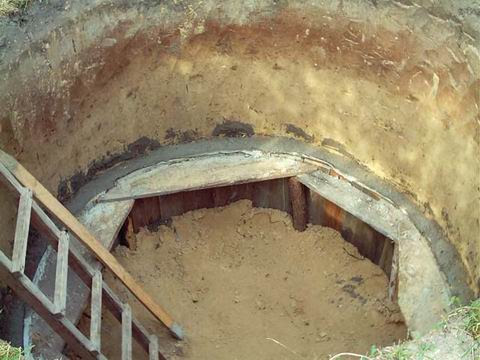

Перший ярус опалубки готовий, фотографії після бетонування першого ярусу.
Бетонувати треба поступово, з усіх боків, як тільки по всьому периметру ляже трохи бетону, треба підсипати більше піску під опалубку зсередини ями, щоб низ опалубки не виїхав усередину ями. Описую процес бетонування, тому що ми тут трохи помилилися, піску відразу підсипав мало, а бетонувати почали з одного боку до половини висоти, просуваючись по периметру, з цього низ опалубки трохи виліз у всередину, до того ж, коли бетон зімкнувся по периметру, довелося видалити з опалубки одну шалівку, так як опалубка з'їхала. Але якщо бетонувати з усіх боків, то шалівки опалубки рівномірно затискаються, і нікуди не з'їжджають, це вже з досвіду другого і третього ярусів.
Так, забув, на опалубку я приколював кнопками поліетиленову плівку, щоб бетон не контактував з деревом.
Зняв опалубку, на фото видно щити, збиті стрічкою від кінескопа.
На попередньому і наступному фото видно борозни, залишені плівкою, це через те, що опалубка з'їхала (я писав вище), з цього плівку покоробило. Ще при бетонуванні треба після укладання кожного відра бетону, цей бетон добре заштовхати (поворушити) дерев'яною палицею, для того, щоб в бетоні не залишилося порожнеч. Загалом, на першому ярусі ми вчилися, були у нас і порожнечі в бетоні (теж видно на фото), порожнечі на першому ярусі я потім зашпаровую розчином. Другий і третій ярус робили так, як тут описую.
Другий ярус опалубки робив, з цих же щитів, для цього розділені на чотири гнучкі щити встановив на перше бетонне кільце, забив нові кілочки (довші) і на них півмісяці так, щоб верхня площина напівмісяців була трохи вище верху бетонного кільця. Опалубку другого ярусу распер півмісяцями зверху і знизу, для цього треба виготовити ще півмісяці.
Верхні півмісяці прибив до кілочків, вбитих у пісок під нахилом,
Другий ярус забетонували.
Для третього ярусу опалубку я не став розбирати, просо підняв її поступово з усіх боків на 40 см, підтискаючи монтуванням і підкладаючи під низ цеглу, потім прибив опалубку до сирого бетону цвяхами, цвяхи через добу після бетонування нормально лізуть в бетон. Плівка місцями піднялася разом з опалубкою, а місцями залишилася на бетоні нижче, ну і чорт з нею. Розпірку півмісяцями виконав на висоті 15 ... 20 см від низу опалубки, другий ярус розпірки не знадобився, з цього всі наявні півмісяці я прибив в два ряди один на інший, так міцніше. Кілочки теж на косу, вниз кілочок ближче до центру ями.
Забетонували третій ярус, як бачите верх опалубки нікуди не вивалився, бо опалубка трохи напущено вниз, на бетонне кільце другого ярусу.
Через добу зняв опалубку третього ярусу і підготував опалубку для кришки ями, фото не зробив, скажу, що по периметру прибив на дерев'яні стійки ті ж півмісяці, а середину ями забив тими ж 60 см шалівка, прибитими до балок, які спираються на дерев'яні опори. Опори встановлював на дно ями, в землю їх вкопувати не треба, так легко регулювати висоту опор, підсипаючи пісок під опори, або трохи поглиблюючи в землю.
Далі плівка кнопками, і арматура, арматури вже не було в господарстві, так як це не перший погріємо за час будівництва, з цього замість арматури пішло все, що попалося під руку.
Ці залозки скрутив дротом, а по периметру ями, під залізяки підклав шматочки битої цегли, щоб висота від опалубки до заліза була мінімум 2 см, це щоб вільно затікав бетон під низ металу. Та ще, до арматури, місце для люка виклав половинками цегли, на ребро, на розчині, глина з піском 50% на 50%.
Забетонували.
Прибрав цеглини, що на глині з піском, розібралися легко, від бетонування три дні тому глина була ще мокра.
Дірку в опалубці вирішив відразу прорізати, частина опор в ямі вивалилася.
Підпірки і опалубку прибирав з ями тижнів за два, хоча, думаю, воно й на третій день не обвалилося б, бетон який залишився, трохи не розрахували, його вивернули на купу зі щебенем, через три дні довелося кувалдою розбивати.
Будете повторювати мою конструкцію, не забудьте вкласти в бетон дерев'яні чурки для труб, я не забув: для вхідної труби, вихідний і для вентиляційної в кришку.
Вставив люк.
Дно септика теж забетонували, накладаючи під стінками більше бетону, а до середини ями менше.
Фільтруючий колодязь.
Фільтруючий колодязь викопав на відстані метрів 4 ... 5 від краю септика.
Спочатку викопав яму, зверху близько 1,5 м в діаметрі, а низ, 2 м в діаметрі. Обклав яму зсередини було у використанні цеглою, в основному з половинок, в кладці залишив дірки, взагалі фотографії краще розкажуть.
Фільтруючий колодязь з діркам між цеглин
Від автора сайту - у випадках при яких грунт - глина, необхідна відсипання із зовнішнього боку цегляної кладки з піску, гравію - для збільшення площі вбирання води з колодязя в грунт)
Труба від септика до колодязя.
Від автора сайту - зажадає максимального утеплення в умовах середньої смуги Росії (екструзійний пінополістирол)
Заготівля для відливання кришки колодязя
Виготовлення люка
Залили кришку (арматура укладена, просто не знята на фото)
Загальний вид зовнішньої каналізації, траншея, септик і фільтруючий колодязь далеко, на фото ще не засипані землею.
Ось такий септик своїми руками вийшов, і думаю що якщо є бажання і трохи терпіння, дану схему можна реалізувати і зовсім недорого.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
