Гладкі або гофровані?

Люди чомусь не люблять говорити про каналізацію, вважаючи цю тему якщо не забороненою, то як мінімум сумнівною. Зараз ситуація змінюється, багато в чому завдяки якісним матеріалам і професійного монтажу. Каналізація перестає бути брудним місцем, по праву будучи таким же повноцінним і важливим елементом інженерних комунікацій, як електромережу або система опалення. Сьогодні ми порівняємо два типи пластикових труб, що застосовуються при влаштуванні зовнішньої каналізації: гладкі (давно знайомі споживачам) і гофровані, які останнім часом активно завойовують ринок.

Головне призначення зовнішньої каналізації - транспортування стічних вод на очисні споруди за межі населених пунктів або промислових підприємств. Зовнішні каналізаційні мережі, як правило, є самопливними (безнапірними), тобто прокладаються з ухилом по ходу стоків.

Півстоліття тому в Радянському Союзі при влаштуванні каналізації віддавали перевагу чавунним трубопроводами, зачеканівая місця стиків свинцем. З точки зору екологічності така технологія не витримувала ніякої критики: пари свинцю в закритих приміщеннях і в грунті не додавали здоров'я громадянам. Через багато років замість свинцю стали використовувати гумові ущільнювачі, і це допомогло чавунним трубам знайти друге життя: зараз вони вважаються одними з найнадійніших. По довговічності чавун набагато випереджає популярні й недорогі труби з полімерних матеріалів. У Москві навіть заборонено використовувати полімери в системах подачі питної води - як в магістральних трубопроводах, так і у внутрішніх системах водопостачання. Тим не менш у пластику багато прихильників. Труби з поліпропілену - і гладкі, і гофровані - активно використовуються в котеджному будівництві як у столиці, так і в інших регіонах Росії. Суперечності з законом Москви тут немає: Мосводоканал експлуатує магістральні мережі, а внутрішні інженерні мережі об'єкта знаходяться у віданні організації, яка його експлуатує. Досить узгодити з владою столиці точки підключення систем до міських магістралях, а вибір схем і матеріалів для всіх внутрішніх мереж експлуатант залишає за собою. Все частіше в подібних проектах використовується якісний і економічно вигідний пластик. Не дивно: при порівнянних характеристиках міцності і довговічності, пластикова труба приблизно в три рази дешевше і в кілька разів менше важить. Це помітно полегшує і здешевлює монтаж трубопроводу: достатньо двох осіб при повній відсутності вантажопідйомної техніки.

Колеги чи конкуренти?

Головна перевага двошарових гофрованих труб у порівнянні з гладкими - менша витрата матеріалу при однаковій твердості й міцності і, як наслідок, більш приваблива ціна. Товщина стінки гладкою труби діаметром 160 мм з кільцевою жорсткістю (SN) 8 кН / кв. м дорівнює 4,7 мм, а у гофрованої Polytron-ProKan такого ж діаметру і жорсткості кожен з двох шарів має товщину 1,06 мм, тобто більш ніж в два рази тонше.

Труби для зовнішньої каналізації Polytron-ProKan

Перші гофровані труби були виготовлені в Європі близько 45 років тому. З тих пір обсяги виробництва зросли на кілька порядків, у провідних європейських виробників функціонують десятки заводів у всіх частинах світу. У Росії першу гофровану трубу поклали в 2003 р., коли будували Палац Конгресів в Санкт-Петербурзі, і з тих пір з кожним роком виробництво і продаж гофротруб збільшується в кілька разів.

Підмосковний завод «Політрон» почав випуск гофрованих труб Polytron-ProKan в 2008 р. Зараз вони використовуються в різноманітних інженерних спорудах - наприклад, в зливових каналізаціях Мосводостока. Ця мережа здатна переносити величезні обсяги води, діаметр деяких трубопроводів досягає 5 м. Це вже не просто труба, а справжнє інженерна споруда з бетону. Polytron-ProKan пропонує лінійку труб діаметром від 150 до 1000 мм, що достатньо для більшості інженерних систем. Зокрема, в 2009 р. саме ця марка (діаметр 500, 600 і 800 мм) використовувалася при реконструкції Митищинського колектора.

Зазвичай пластикові труби засмічуються рідше через те, що внутрішня поверхня більше гладка, не схильна до корозії і заростання перерізу. Звичайно, крім технічних параметрів матеріалу велике значення мають умови експлуатації. Бували випадки, коли з засмічених водостоків діставали дивовижні речі: ляльки, телефони і навіть велосипеди.

Обслуговування гладких і гофрованих труб йде за однаковими схемами, які помітно відрізняються від обслуговування чавунних і сталевих комунікацій. Зокрема, неприпустимо прочищати засмічення в пластикових трубах металевими йоржами, це призведе до їх швидкого зносу і руйнування. Мосводоканал і Мосводосток вже давно використовують машини, що прочищають засмічення сильним напором води.

Як витримати натиск в безнапірних мережах?

Іноді виникають питання по монтажу гофрованої труби: наскільки добре гофр тримається в розтруб, не виникають проблеми при обрізку труби? Насправді якість і надійність розтрубних з'єднань гофрованих і гладких труб практично нічим не різняться. Гофротруба відрізається за місцем найменшого зовнішнього діаметра і щільно вставляється в розтруб, фіксуючись в ньому декількома ребрами. Безнапірна зовнішня каналізація не вимагає зварювання. Якщо проект передбачає напірну каналізацію, частіше використовують гладкі трубопроводи з ПВХ, що з'єднуються спеціальними кільцями. Така система здатна витримати натиск, але коштує помітно дорожче. Альтернативою можуть стати поліетиленові труби, що з'єднуються варінням.

Розтрубне з'єднання гофрованих труб витримує тиск 0,1 МПа, цілком достатня для безнапірних систем. Такий тиск у системі може виникнути, якщо стовп води підніметься на 10 м, що в житловому будівництві неможливо. Уявіть каналізацію житлового багатоповерхового будинку: якщо загальний слив засмітиться і вода буде підніматися, то на першому поверсі почнеться перелив, і вода не дійде до висоти 10 м. Мешканці викличуть ремонтників, і засмічення буде усунутий.

Монтаж

Укладання пластикової труби в землю вимагає дотримання певної технології. До початку укладання труб повинні бути виконані всі роботи з підготовки ложа і підстави оглядових колодязів. На підготовлене піщане ложе укладається змонтований трубопровід. Зверху трубопровід засипається піском, все порожнечі і пазухи ущільнюються, після чого траншея закривається землею. Максимальна глибина закладки визначається показником SN: наприклад, труби SN8 можуть укладатися на 8 м, SN4 - на 4 м і т. д. Якщо труби прокладаються під автодорогами або зонами навантаження в складському комплексі, потрібно підсумовувати грунтову і транспортну навантаження.

Трубопроводи на розтрубних з'єднаннях добре підходять для використання в районах з підвищеною сейсмічною активністю, яких в Росії чимало: Північ, Якутія, Камчатка і навіть столиця Олімпіади-2014 Сочі, де зараз йде активне будівництво. Каналізаційні труби Polytron-ProKan - єдині вітчизняні системи для зовнішньої каналізації, що пройшли випробування на сейсмоустойчивость і з легкістю витримали аналог землетрусу в 7-9 балів, підтвердивши надійність всієї системи (труб і сполучних елементів). Вся справа в особливій конструкції розтрубного з'єднання, спеціальній формі ущільнювального кільця, за рахунок чого система витримує максимальний надлишковий тиск до 0,2 МПа, і можливості компенсації зрушень в розтруб. Випробування проводилися в лабораторії сейсмостійких конструкцій Центру досліджень сейсмостійкості ЦНДІБК ім. В. А. Кучеренко на віброплатформе, яка імітувала землетрус: ударні і вібраційні навантаження.

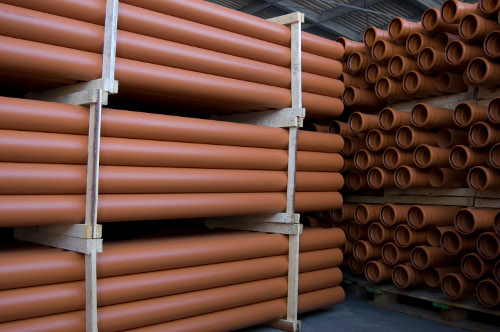

Гладкі труби для зовнішньої каналізації

Вибираючи між гладкою і гофрованою трубою, не можна виділити однозначного лідера. Гофровані трубопроводи перевершують гладкі по багатьом параметрам, але при певних умовах гладкі моделі виявляються переважно. Остаточний вибір можна зробити тільки при повноцінній розробці проекту та аналізі всіх умов експлуатації.
